~ 安心で安全な空間創りのために


ダブルスライドドア、円形ドア、折戸、ワイド、工場タイプ、その他 多様な機種を取り揃えております。












16ビットマイクロコンピュータの搭載により、開閉ストロークを読取る学習機能や、
メモリ機能、自動補正機能、開閉速度調整、過負荷検知装置、自己診断(アラーム)
機能など、多くの機能を装備しております。
全閉時、扉を押付ける機能を装備、隙間を完全シャットアウトします。
障害物等により扉の動作が止められた場合、過負荷検知機能が働き、自動的に扉が
反転したり、その場所で停止して、建具等の損傷を防ぎます。
静音性能の高いDCブラシレスモーターを採用。大変静かで、押し切り、微動時の
うなり音がありません。

仕 様
  片引き 両引き
適用扉重量 65kg以下×1枚 50kg以下×2枚
規格寸法 2,000mm 4,000mm
開放速度 165mm/秒 ~500mm秒(可変)
閉鎖速度 165mm/秒 ~370mm秒(可変)
電 源 AC100V±10% 50/60Hz  5A
平均消費電力 50W
駆動方式 30W DCブラシレスモーター(歯付ベルト方式)
手動開閉力 30N以下
解放停止時間 0~9秒 可変
標準装備 キャッチリターン機能
オプション 停電時駆動装置・電気錠



全閉時に「押付け機能」が働き、常時ドアを閉鎖側に押付けることにより、ドアに
隙間を残しません。
風が強い現場、揺れや振動が多い車両や船舶内での使用に適しています。
扉のストロークやブレーキ位置などのデータを記憶する「メモリー機能」によって、
施工時に記憶させたデータを保存します。
障害物によってドアが停止した場合は、「キャッチリターン機能」によってドアが
反転します。
仕 様
    片引き 両引き

適用扉重量 80kg以下×1枚 75kg以下×2枚
規格寸法 2,000mm 4,000mm
開閉速度 200~500mm/秒 可変
200~450mm/秒 可変
電 源 AC100V±10% 50/60Hz  5A
開放停止時間 0~10秒 可変
平均消費電力 100W
駆動方式 40W DCブラシレスモーター 歯付ベルト駆動
手動開閉力 30N以下

ビーム

スイッチ部

検出方式 透 過 型
投光素子 赤外発光ダイオード
受光素子  フォト・トランジスター
設定距離  8m以下
応答時間 遮光時:30msec以下 受光時:1sec以下
標準装備  キャッチリターン機能・ビームスイッチ回路
オプション 電気錠・停電時駆動装置



全閉時に「押付け機能」が働き、常時ドアを閉鎖側に押付けることにより、ドアの
隙間を残しません。
風が強い現場、揺れや振動が多い車両や船舶内での使用に適しています。
扉のストロークやブレーキ位置などのデータを記憶する「メモリ機能」によって、
施工時に記憶させたデータを保存します。
障害物によってドアが停止した場合は、「キャッチリターン機能」によりドアが
反転します。
様々な特殊機能がコントロールユニットのスイッチ設定で即座に使用できます。
仕 様
    片引き 両引き

適用扉重量 120kg以下×1枚 100kg以下×2枚
規格寸法 2,000mm 4,000mm
開閉速度 250~500mm/秒 可変
250~450mm/秒 可変
電 源 AC100V±10% 50/60Hz  5A
開放停止時間 0~10秒 可変
平均消費電力 120W
駆動方式 55W DCブラシレスモーター 歯付ベルト駆動
手動開閉力 30N以下

ビーム

スイッチ部

検出方式 透 過 型
投光素子 赤外発光ダイオード
受光素子  フォト・トランジスター
設定距離  8m以下
応答時間 遮光時:30msec以下 受光時:1sec以下
標準装備 キャッチリターン機能・ビームスイッチ回路・各種特殊動作
オプション 電気錠・停電時駆動装置・各種信号入出力



ドア1枚分の戸袋に2枚のドアを引き込む構造ですので、限られたスペースを最大に活用し、
通常のスライドドアの約1.5倍の開口部を得ることができます。
モーター、コントロールユニットは「DC-4」「DC-5」と共通ですので、
その特長がすべて生かされ、DC-4」「 DC-5」が 装備している すべての機能を
同じようにご利用いただけます。

病院の受付に設置されている上下に動く自動扉(窓)です。
受付内の押しボタンスイッチにより、全開・半開の操作が出来ます。
病院・薬局・銀行様の受付カウンターにいかがでしょうか


仕 様
    DC-5A-WS
片引き
DC-5A-WSS
引分け
DC-4A-WS
片引き
DC-4A-WSS
引分け

適用扉重量 70kg以下×2枚 50kg以下×4枚 90kg以下×2枚 80kg以下×4枚
規格寸法 2,500mm 5,000mm 2,500mm 5,000mm
開閉速度 200~450mm/秒 可変
200~350mm/秒 可変 200~450mm/秒 可変 200~400mm/秒 可変
電 源 AC100V±10% 50/60Hz  5A AC100V±10% 50/60Hz  5A
開放停止時間 0~10秒 可変 0~10秒 可変
平均消費電力 100W 120W
駆動方式 40W DCブラシレスモーター 歯付ベルト駆動 55W DCブラシレスモーター 歯付ベルト駆動
手動開閉力 35N以下

ビーム

スイッチ部

検出方式 透 過 型
投光素子 赤外発光ダイオード
受光素子  フォト・トランジスター
設定距離  8m以下
応答時間 遮光時:30msec以下 受光時:1sec以下
標準装備  キャッチリターン機能・ビームスイッチ回路
オプション 電気錠・停電時駆動装置・各種信号出力


上下式ダブルスライドドア





上下式は、他メーカーには無い
独自の商品です。

病院の受付に設置されている上下に動く自動扉(窓)です。
受付内の押しボタンスイッチにより、全開・半開の操作が出来ます。
病院・薬局・銀行様の受付カウンターにいかがでしょうか。

※ 動画は 、 ドリーム名古屋株式会社様 ご提供

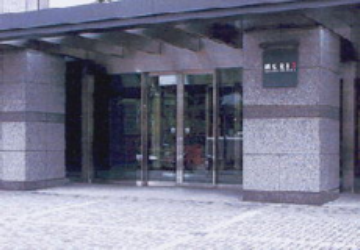

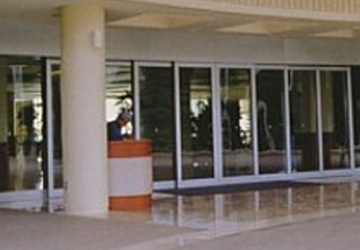

重量ドアでありながらも硬質アルミ製のハンガーレールと、樹脂吊車セットが標準化されています。
制御装置もユニット化されているため、施工・メンテナンスが簡単です。
直流ブラシレスモーター、高層ビルの大型ドアや病院等静寂でスムーズな動きを
必要とする場所に最適です。
仕 様
     DC-10-AS DC-10-ASS
片引き 両引き
適用扉重量 200kg×1枚 200kg×2枚
開閉速度 400mm/s以下(可変)
電 源 AC100V±10% 50/60Hz  7A
開放停止時間 0~10秒(可変)
駆動方式 150W DCブラシレスモーター 歯付ベルト駆動

ビーム

スイッチ部

検出方式 透 過 型
投光素子 赤外発光ダイオード
受光素子  フォト・トランジスター
設定距離  8m以下
応答時間 遮光時:30msec以下 受光時:1sec以下


メーカーホームページはこちら

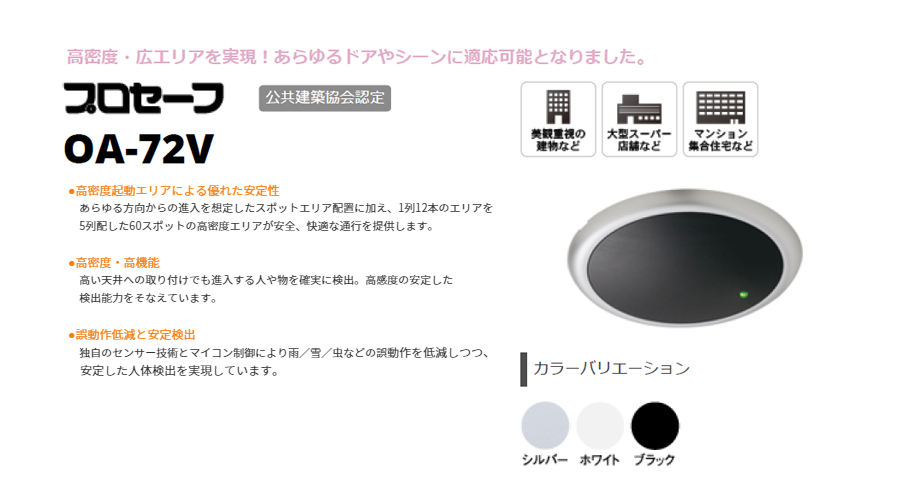

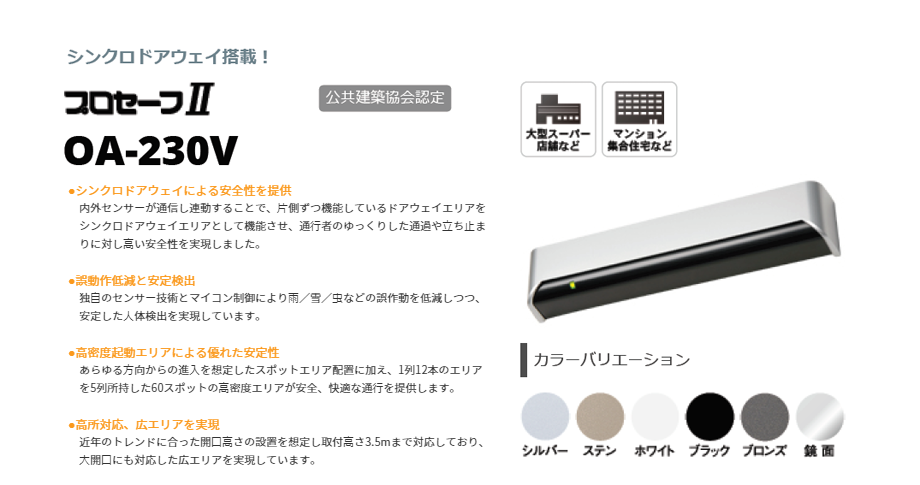

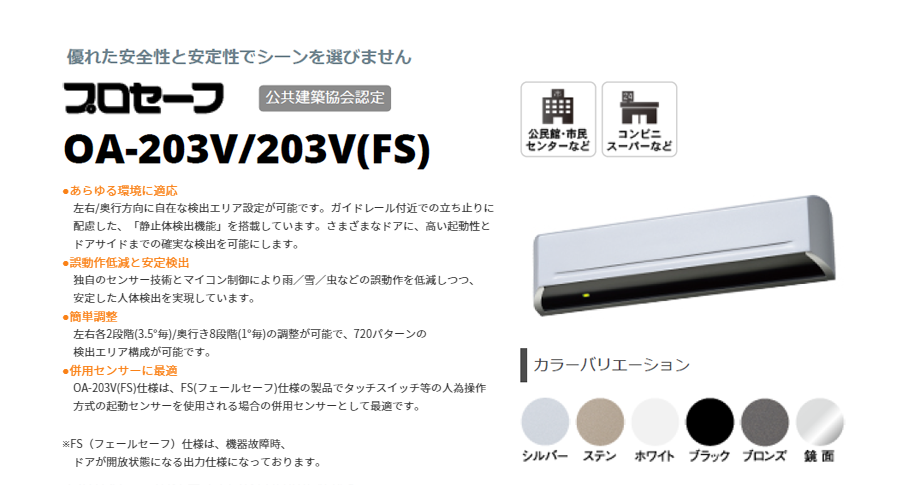

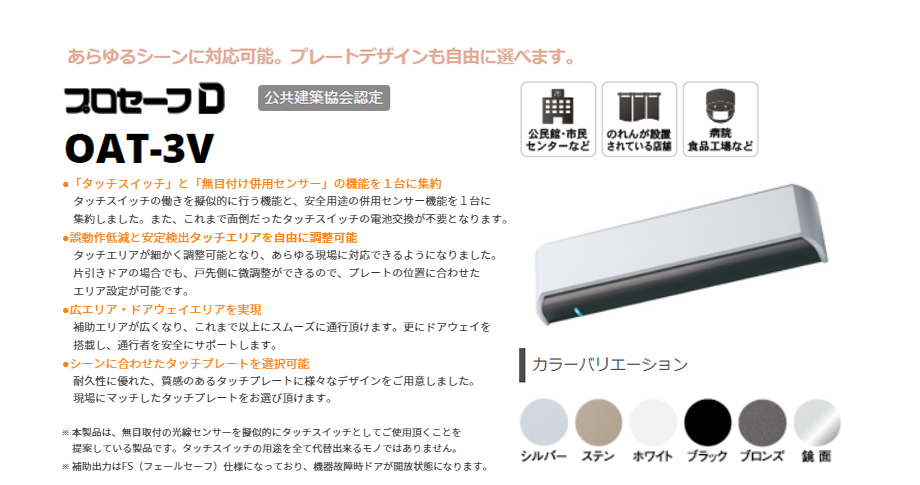

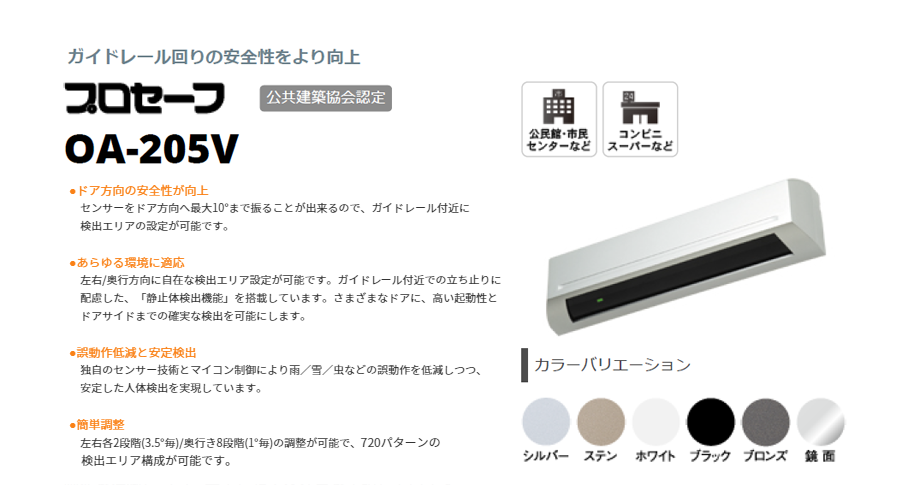

光線スイッチ

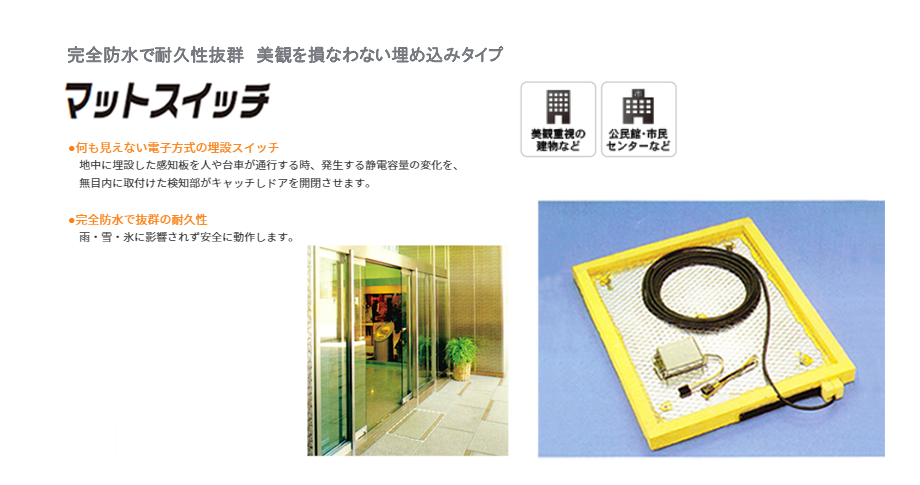

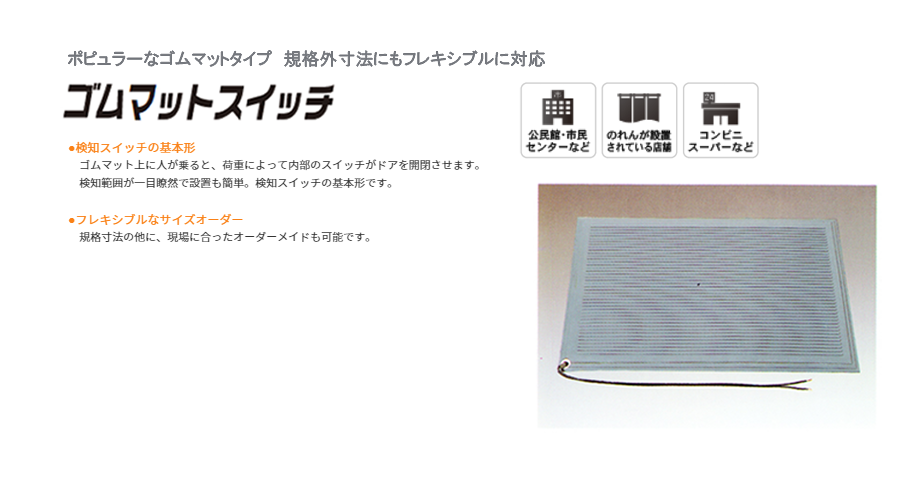

マットスイッチ

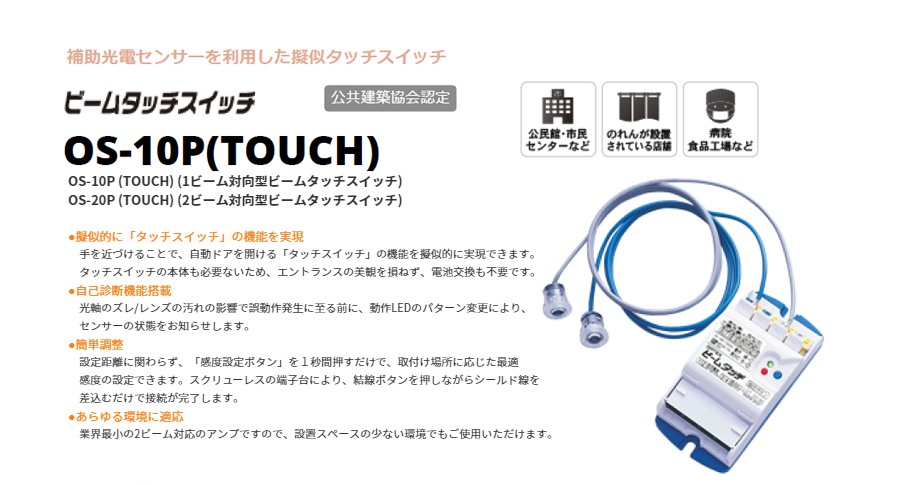

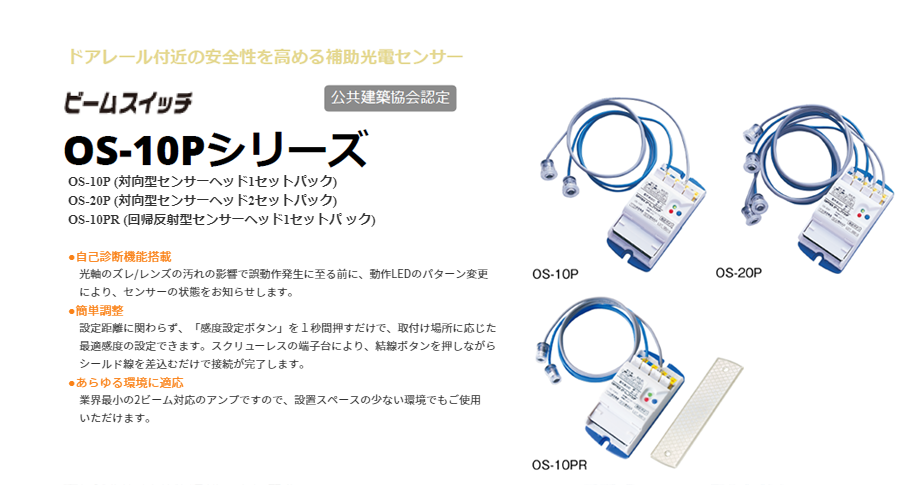

ビームスイッチ

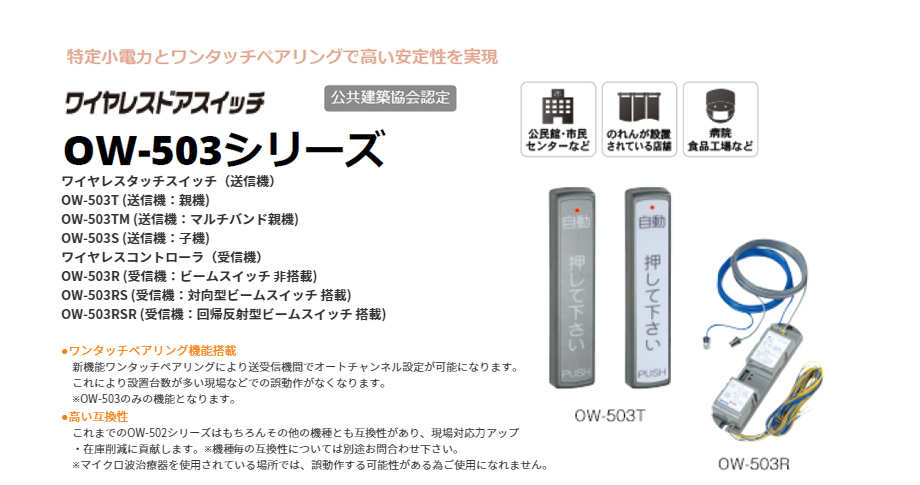

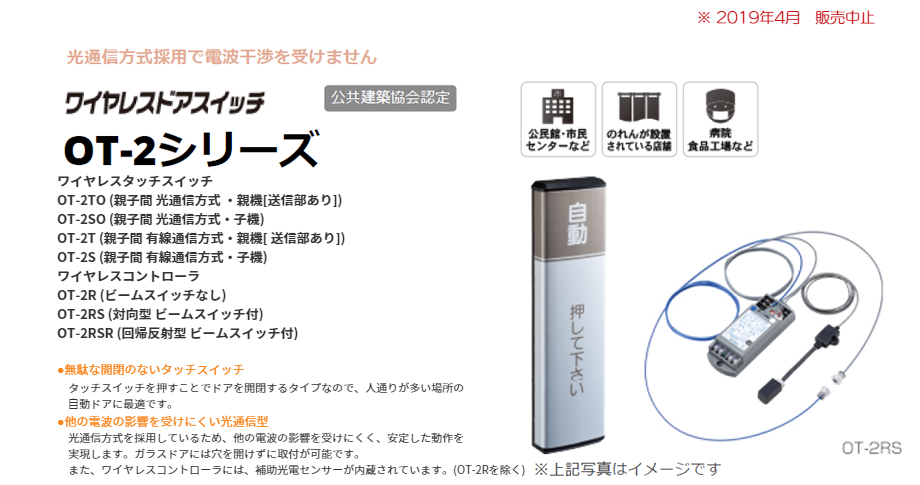

ワイヤレスタッチスイッチ

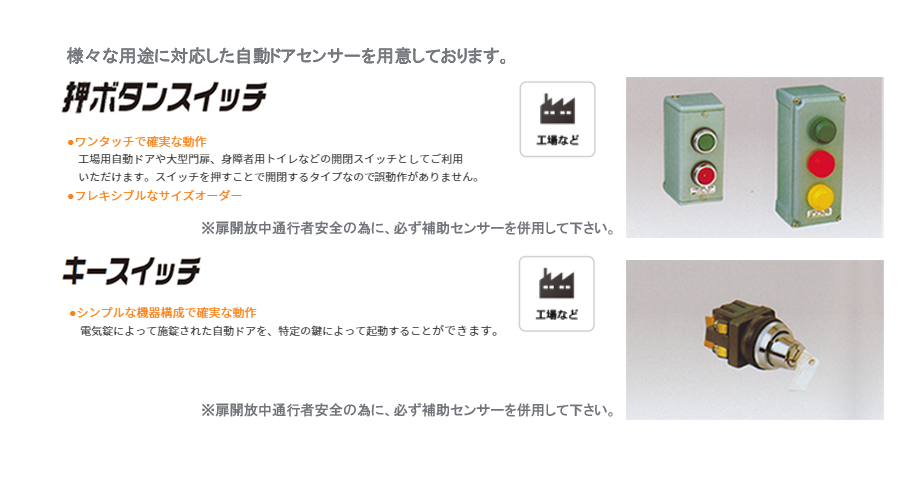

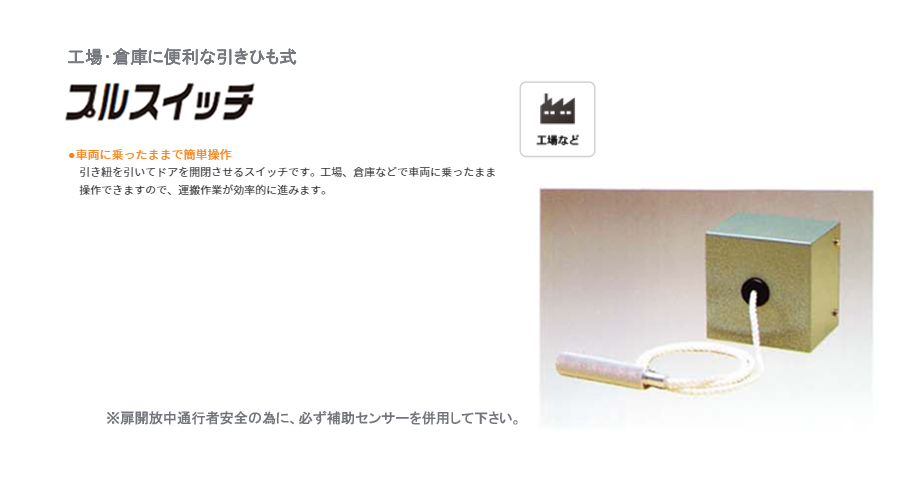

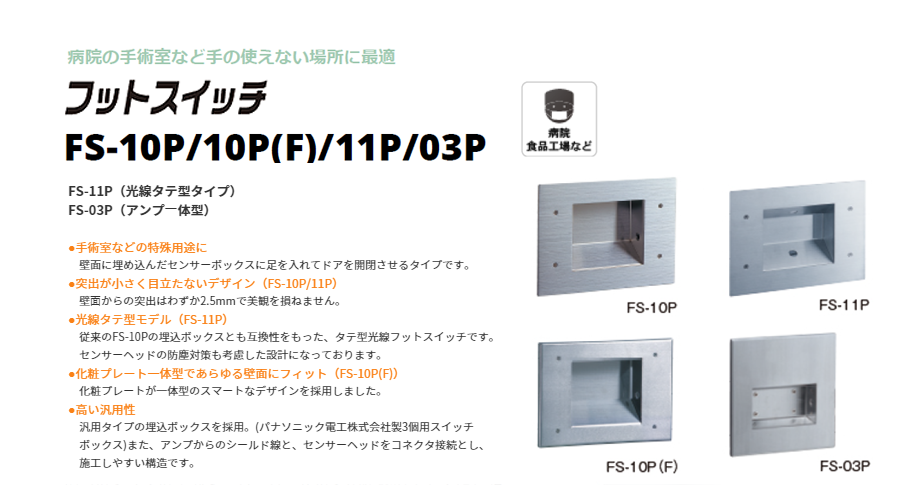

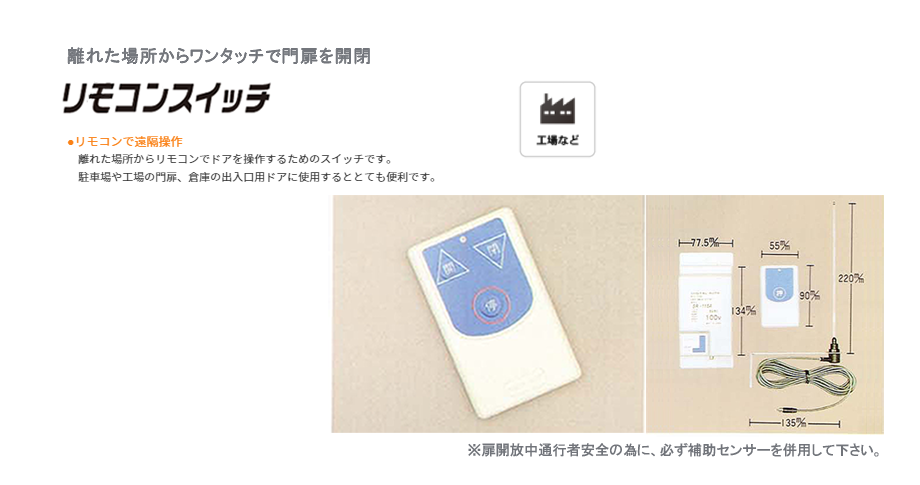

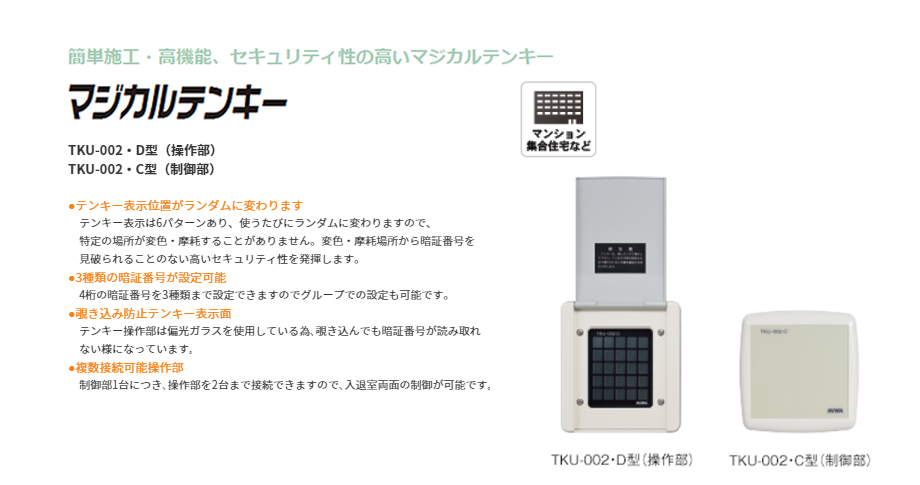

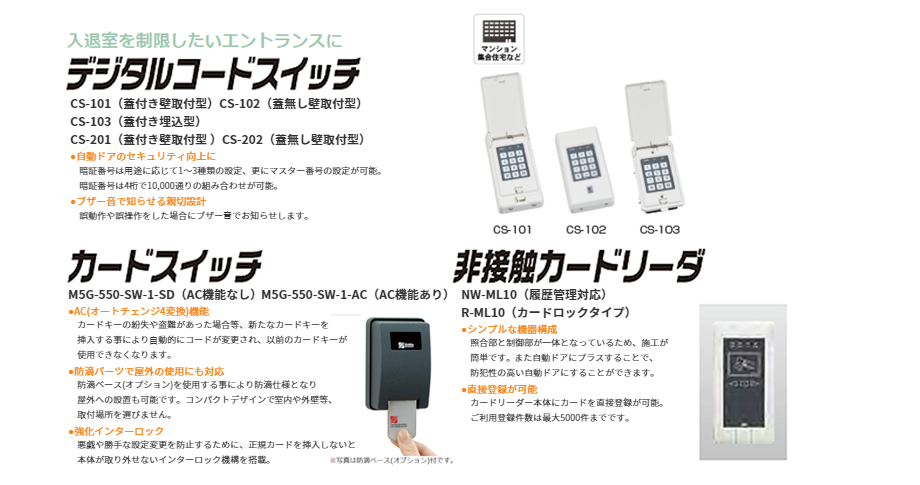

その他スイッチ
